厂家讲述带式压滤机部件的结构及状态！

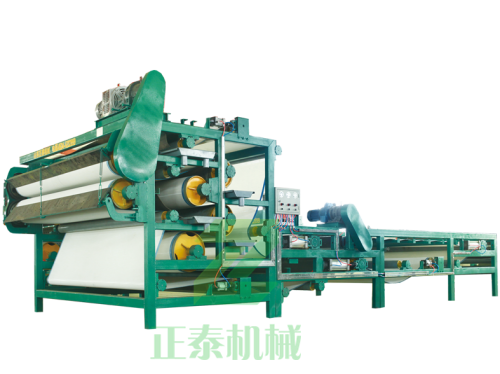

  带式压滤机是国内污泥处理中使用非常广泛的一种设备，广泛应用于城市生活污水、纺织印染、电镀、造纸、皮革、酿造、食品加工、洗煤、石油化工、化学、冶金、制药、陶瓷等行业的污泥脱水处理，也适用于工业生产的固分离或液体浸出工序。

  1.机架：带式压滤机架主要用来支撑及固定压榨辊系及其它各部件。

  2.压榨辊系：是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增 高，污泥中水份逐渐脱除。

  3.重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

  4.楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

  5.滤带：是带式压滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

  6.滤带调整装置：由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压滤机的连续性和稳定性。

  7.滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再 生，为下一个脱水过程做准备。

  8.滤带张紧装置：由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸里的气压来实现。

  9.卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

 10.传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

 11.气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。
